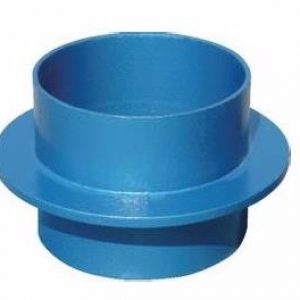

通风预埋管

通风预埋管产品说明：

1、预埋管件应除锈并在内外刷红丹孩儿漆两遍，应随土建工时一起浇注在墙内。

2、预埋管直径应与所连接的管子或手动密闭阀门，自动排气活门的接管直径相一致。

3、管子与管子、管子与法兰。管子与密闭阀的连接均采

用密焊，保证密封。

人防通风管道安装规范

1、根据图纸尺寸和现场情况确定风管安装定位尺寸，针对本工程特点，支架一般设置支吊形式，必须科学地选材，使支吊架安装牢固，美观合理。悬吊的风管与部件应设置防止摆动固定点，在机组风管出口处，及风管末端处，设置固定支架。保温风管的支、吊架应设立在保温层外部，并不得损坏保温层，以防冷桥产生。

2、风管施工前必须将风管内部擦拭干净，施工中也必须保持风管内部清洁，严防施工垃圾落入风管。风管穿楼板处一般由土建做向上翻口，宜在翻口处设风管支座，结合预留孔封板一起施工。风管穿屋面的钢板泛水必须与土建密切配合施工。

3、风管连接安装：送风管法兰之间垫3mm厚8501密封胶条；排风(烟)管法兰之间垫3mm厚无尘石棉板。连接法兰螺栓间距小于等于150mm螺栓均匀拧紧，且在同一侧。风管安装时及时进行支吊架调整和固定，保证风管位置正确，受力均匀。

4、通风、防排烟风管支管道垂直插接入主管道时，连接处顺气流侧单边采用45°斜角，若支管或风口未设调节阀，则在三通处装三通调节阀。

5、通风管内气流方向、阀门启闭方向及开启度，应作标志，并应标示清晰、准确。

6、风管安装后按照规范(GB50234-2002)4.3.5条做风管严密性检测验证。

7、风管安装后不得有镀锌层损坏现象，如表面积白花、镀锌层粉化等。
